Elektromagnetické zámky a dveřní magnety: Jak fungují a co je Fail-Safe?

Elektromagnetický zámek je uzamykací zařízení fungující na principu řízeného magnetismu, které zajišťuje dveře bez mnoha pohyblivých částí. Vyniká velkou výdrží, odolností, spolehlivostí a bezpečností díky principu Fail-Safe, který při výpadku proudu dveře automaticky odemkne.

Zjistěte rozdíly mezi magnety pro zamykání a přidržení dveří v otevřené poloze i jak vybrat správný model podle technických parametrů.



Zabezpečení garáže a motorkářského zázemí

Motorkáři často řeší, jak efektivně zabezpečit svou garáž, dílnu nebo přístřešek, kde je motorka v bezpečí před živly i nenechavci. Elektromagnetický zámek zde představuje zajímavou alternativu k tradiční mechanické vložce. U klasického zámku může dojít k zamrznutí mechanismu, zalomení klíče nebo opotřebení stavítek. Elektromagnetický systém je díky absenci pohyblivých částí prakticky nezničitelný a odolný vůči vnějším vlivům. Navíc umožňuje integraci chytrého ovládání – garáž si tak můžete odemknout vzdáleně přes telefon, aniž musíte shánět klíče s rukavicemi v rukou.



Jak funguje elektromagnetický zámek

Na rozdíl od permanentních magnetů, jež vyvíjejí magnetickou sílu neustále a bez vnějšího přičinění, funguje elektromagnetický zámek na bázi řízeného magnetismu.

Jak funguje elektromagnetický zámek v praxi? Technologie se opírá o základní principy elektromagnetické indukce. „Srdcem“ celého systému je elektromagnet – cívka s jádrem z magneticky měkké oceli, která generuje silné magnetické pole pouze tehdy, když jí protéká elektrický proud. Proti tomuto magnetu se montuje protikusová kovová deska, nazývaná kotva.

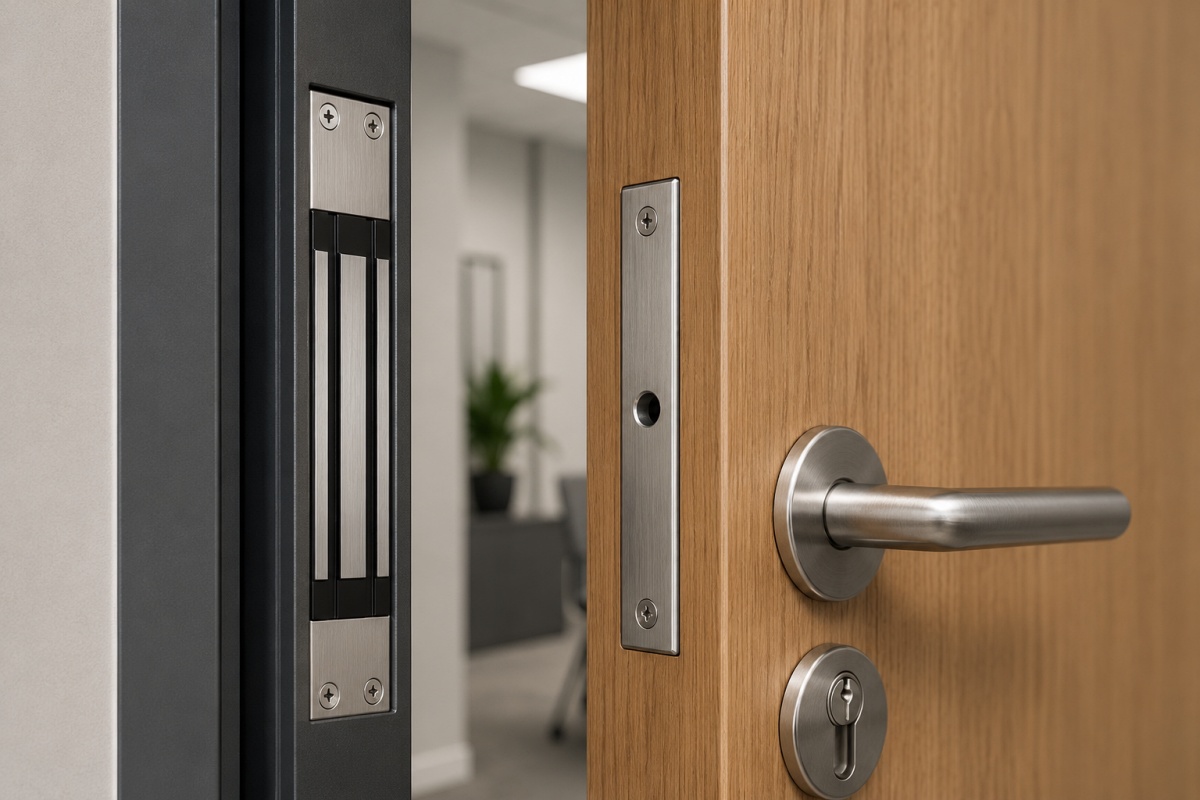

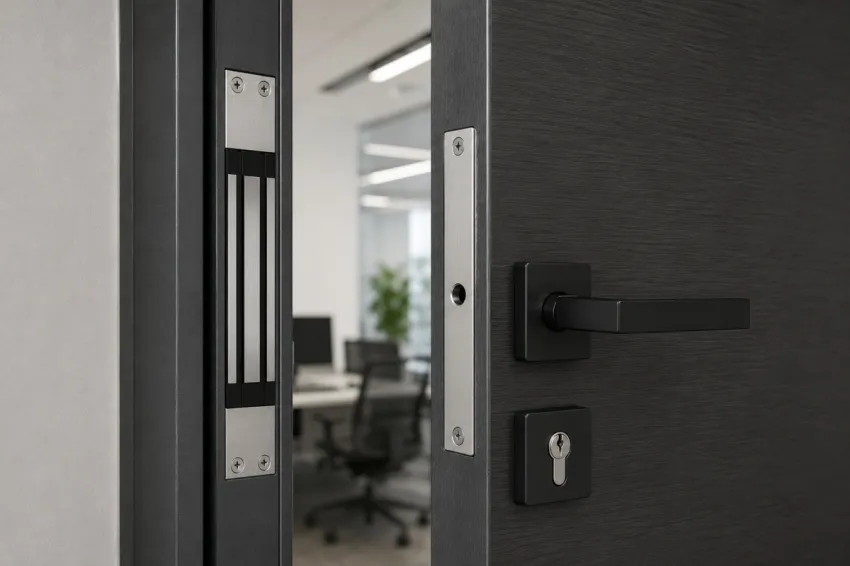

V technické praxi se elektromagnety na dveřích používají ve dvou odlišných režimech. Prvním režimem je zabezpečení a uzamčení prostoru. V tomto případě je magnet pevně spojený se zárubní a kotva se nachází na hraně dveří. Proud obvodem běží neustále, což znamená, že magnet drží dveře pevně zavřené.

Teprve při impulsu z přístupového systému, jako je čtečka čipů, kódová klávesnice nebo vnitřní odchodové tlačítko, se proud na několik sekund přeruší, magnetické pole zanikne a dveře otevřete.

Druhým režimem je požární bezpečnost a přídrž dveří. Zde je potřeba magnet montovat na zeď nebo na podlahu a kotvu na plochu dveřního křídla. Za běžného provozu budovy protéká cívkou proud a magnet drží dveře neustále otevřené, aby nepřekážely průchodu například na chodbách škol, nemocnic či úřadů.

V momentě, kdy dojde například k aktivaci elektronického požárního systému (EPS) nebo k výpadku proudu, magnetické pole zanikne, magnet se odpojí od kotvy a dveřní zavírač dveře samočinně bezpečně uzavře, čímž se rychle vytvoří uzavřená požární zóna bránící šíření kouře.

Protože se při obou způsobech využití o sebe netřou žádné pohyblivé západky, střelky ani vnitřní pružiny, nedochází k výraznému opotřebení materiálu jako u běžných dveřních zámků. Celý systém vydrží i statisíce cyklů v nejnáročnějších komerčních a průmyslových provozech.



Bezpečnostní hledisko: Princip Fail-Safe a únikové cesty

Všechny dveřní systémy fungují jako zařízení typu Fail-Safe, což znamená „při poruše bezpečné“. Když dojde k přerušení dodávky elektřiny, vyhlášení požárního poplachu nebo manuálnímu stisknutí nouzového tlačítka, magnetické pole hned zanikne. U uzamykacích magnetů to znamená okamžité uvolnění únikové cesty pro evakuaci osob, zatímco u přídržných magnetů naopak uvolnění dveří k uzavření požárních zón.

Z hlediska stavebních a požárních předpisů je to ideální vlastnost pro únikové cesty, aby v budově nezůstal nikdo uvězněn. Aby však objekt nezůstal zcela nechráněný před vniknutím cizích osob při běžném výpadku distribuční sítě, instalační firmy uzamykací elektromagnetické zámky doplňují o zálohované napájecí zdroje s akumulátory.
Tyto záložní zdroje udrží systém bezpečně uzamčený po dobu několika hodin, dokud nepřijde nouzový signál přímo z hlavní požární ústředny.



Přehled typů a technických parametrů pro váš systém

Při návrhu a realizaci systému je třeba zvolit správnou konstrukční variantu a výkon podle toho, zda potřebujete dveře fixovat v otevřené poloze, skrytě uzamčené uvnitř materiálu, nebo dodatečně zabezpečené na povrchu konstrukce.

Dveřní elektromagnety určené pro přídrž v otevřené poloze se instalují tam, kde je z provozních důvodů nutné zachovat volný průchod, ale v případě nouze je potřeba dveře dálkově uvolnit.

Tyto modely standardně fungují s bezpečným napájením 12 V a jejich přídržná síla se pohybuje v rozmezí od 50 kg do 60 kg, což je plně dostačující pro standardní a lehčí dveřní křídla.

Pokročilejší modely, jako je například EG3-60 s přídržnou silou 60 kg, mají duální flexibilitu napájení 12 V nebo 24 V. To umožňuje snadnou integraci do průmyslových ústředen a systémů EPS bez nutnosti dodatečné výměny stávajících transformátorů v objektu.

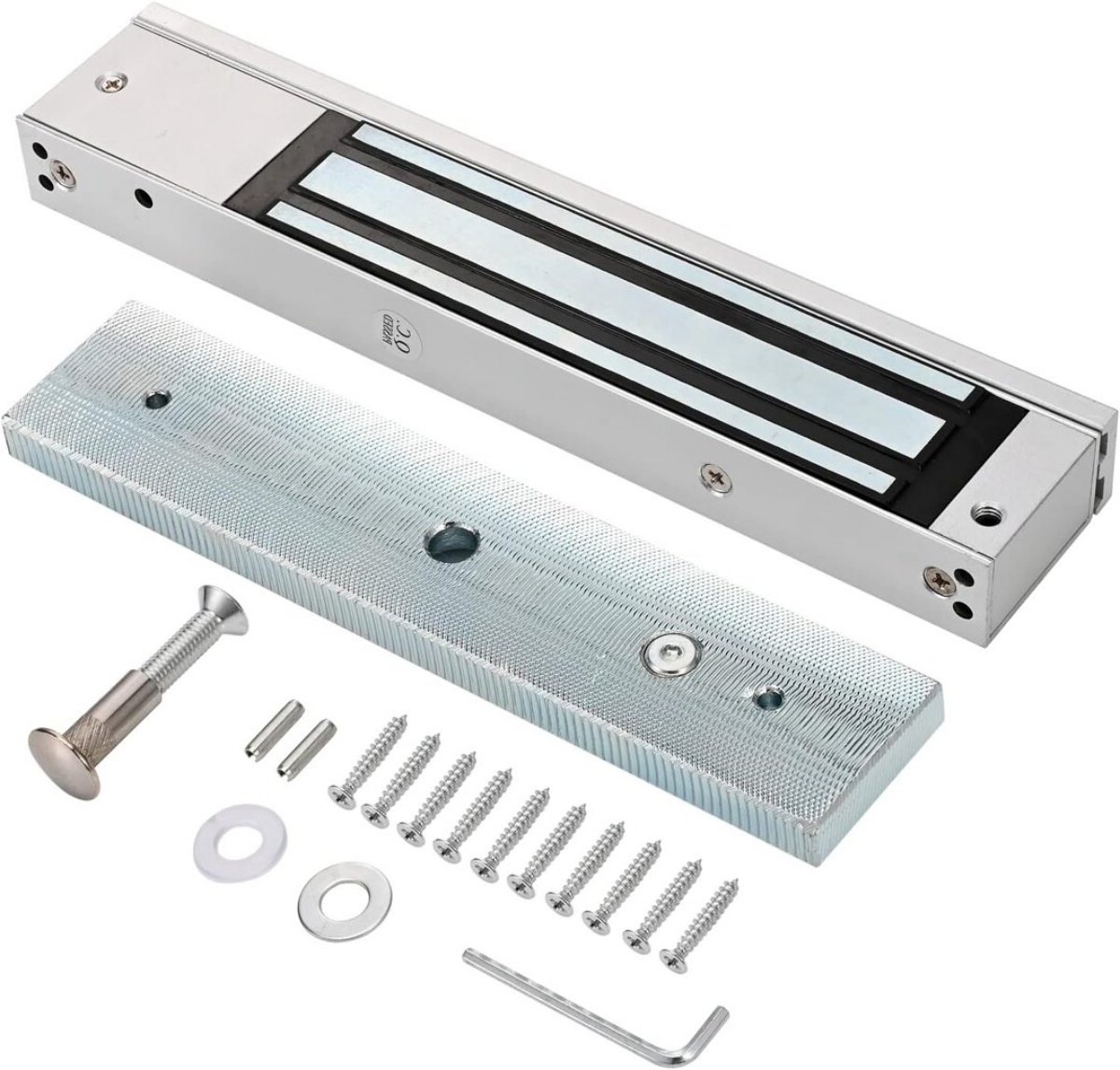

Povrchové elektromagnetické zámky tvoří takzvanou řadu B a jsou navržené pro mechanické zajištění uzavřených prostor. Celé tělo magnetu i kotva se montují přímo na povrch stávající zárubně a dveří, což je ideální pro dodatečné montáže bez nutnosti frézování.

Typickým zástupcem je například elektromagnetický zámek 12 V s označením EG-180-B. Tento model disponuje přídržnou silou 150 kg a umožňuje flexibilní zapojení na 12 V i 24 V stejnosměrného napětí. Je vhodný pro běžné kancelářské interiéry, dřevěné, hliníkové nebo skleněné dveře, kde pro správné slícování často využijete pomocné L-konzoly pro zámky nebo Z-konzoly.

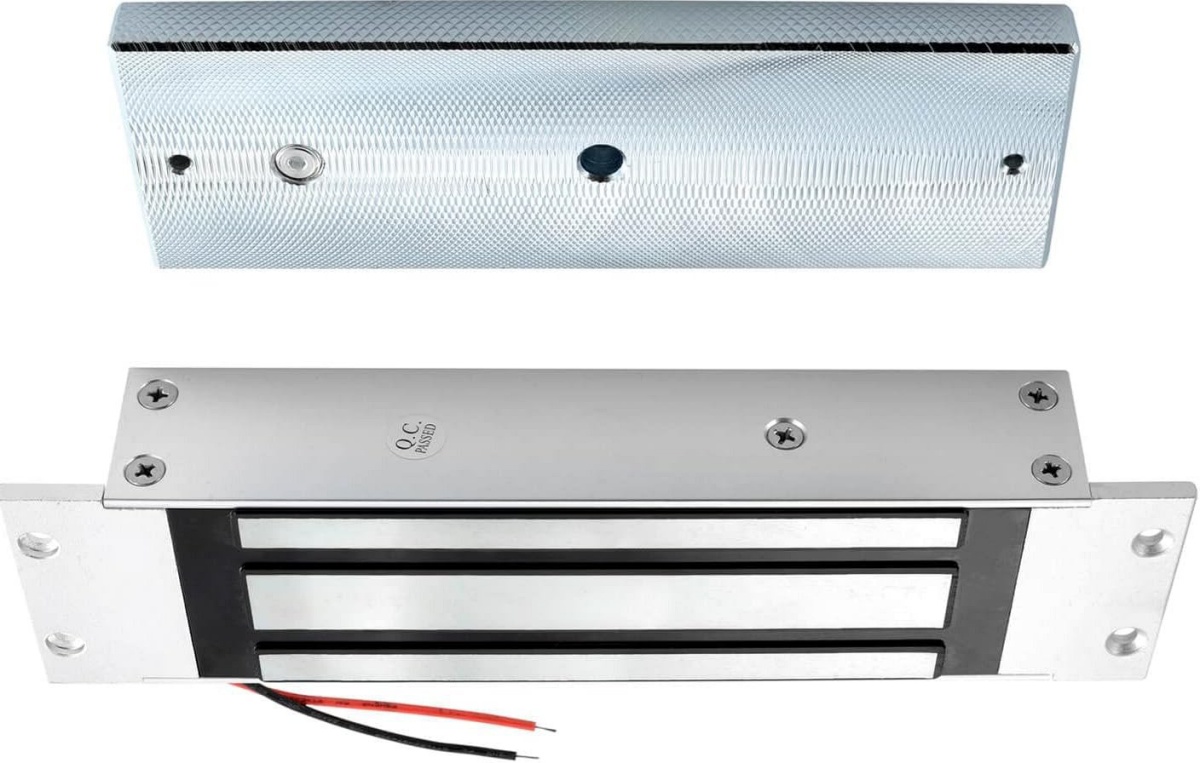

Zápustné elektromagnetické zámky z řady A se vám budou hodit, když nemá systém opticky narušovat vzhled interiéru nebo potřebujete maximální ochranu před vandaly.

Tělo magnetu kompletně zafrézujete do vnitřku zárubně a protikus do hrany dveří, takže je při zavření celý mechanismus skrytý.

V této kategorii můžete použít odlehčenou verzi s přídržnou silou 150 kg pro běžné interiérové dveře, nebo použít více odolné řešení. Pro plnohodnotné zabezpečení hlavních vstupních profilových dveří a masivních křídel v bytových domech je určený zápustný elektromagnetický zámek dveří typu EG-280-A. Ten pracuje s napětím 12 V a vyvine sílu až 280 kg, což odolá silnému mechanickému tlaku i pokusům o násilné přetlačení dveří.

Při konečném návrhu celého systému kontroly vstupu zohledněte hmotnost samotného dveřního křídla i požadovaný logický režim provozu a napěťovou soustavu přístupového či požárního systému.

Vyšší parametry přídržné síly okolo 280 kg poskytují spolehlivou bezpečnostní rezervu pro obvodové pláště budov, zatímco síly v rozmezí od 50 kg do 150 kg jsou vhodnou volbou pro vnitřní koridory a protipožární dělení jednotlivých zón.



Ochrana motorky proti nenechavcům

Pro majitele motocyklů, kteří mají přístřešek nebo vjezd do dvora, nabízí tyto magnety i možnost „tichého“ zajištění. Díky principu Fail-Safe můžete systém nastavit tak, aby se v době vaší nepřítomnosti aktivoval a zablokoval vstup, zatímco při výpadku proudu se prostor neuzamkne, což je v souladu s bezpečností v domácích podmínkách.

V kombinaci s kamerovým systémem nebo čidlem pohybu lze dosáhnout vysoké úrovně zabezpečení, kdy se vstup ke stroji odemkne až ve chvíli, kdy dorazíte na místo a identifikujete se čipem nebo dálkovým ovládáním. Je to čisté, bezúdržbové řešení, které v garáži překáží mnohem méně než řetězy a těžké visací zámky.



Zesílené magnety pro maximální zabezpečení a těžká křídla

Pro objekty s vyšším rizikem vandalismu, hlavní vstupní portály bytových domů nebo masivní průmyslové dveře standardní interiérové elektromagnety stačit nemusí. V takových situacích je lepší instalovat zesílené elektromagnetické zámky, jejichž odtrhová síla se pohybuje v rozmezí od 280 kg přes 350 kg až po extrémních 500 kg.

Tyto robustní modely odolají i hrubému mechanickému tlaku či pokusům o násilné otevření dveří. Podle požadované úrovně zabezpečení a materiálu konstrukce můžete volit mezi zápustným provedením, které po montáži splyne s hranou dveří nebo povrchovými verzemi.

Takto silné zámky pracují s napájením 12 V nebo 24 V stejnosměrného napětí. Využívají se především na vnějších obvodových pláštích budov, u těžkých ocelových či profilových vrat a v provozech, kde parametry přídržné síly do 500 kg definují jasnou hranici mezi chráněným prostorem a vnějším světem.



Proč vsadit na magnetickou sílu?

Přechod od klasické mechaniky k moderním technologiím otevírá nové možnosti v zabezpečení i organizaci prostoru. Jak ukazuje praxe, elektromagnetické systémy mohou být řešením tam, kde běžné zámky selhávají kvůli vysoké frekvenci průchodů, mechanickému opotřebení nebo přísným požárním předpisům. Díky absenci mnoha pohyblivých částí mívají tyto systémy dlouhou životnost a minimální nároky na údržbu.

Při výběru konkrétního elektromagnetického zámku je důležité vybrat správný typ zařízení a jeho výkon podle účelu použití. Menší přídržné magnety se silou od 50 kg do 60 kg udrží požární dveře otevřené a v případě nouze je bezpečně uvolní, pro plnohodnotné uzamčení a ochranu objektů je lepší zvolit silnější elektromagnet.
Pro běžné interiéry a kanceláře plně postačují zámky s přídržnou silou kolem 150 kg, avšak pro obvodové pláště budov, masivní profilové dveře a místa s rizikem vandalismu jsou standardem zesílené modely se silou až 500 kg.
Spolu se správně navrženým napájením v rozmezí od 12 V do 24 V a spolehlivým zálohováním získáte bezpečný, bezúdržbový a plně automatizovaný přístupový bod, který bude spolehlivě fungovat po celá desetiletí.
